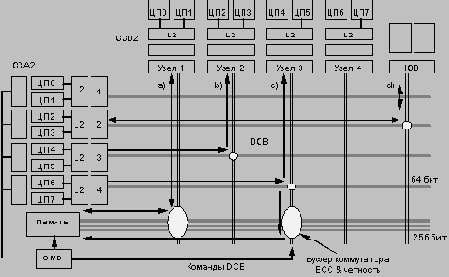

Матричный коммутатор ССA2 сдвоенный




Режим обращения к памяти - Memory mode: (a)

Процессорный узел или узел в/в коммутируется с массивом памяти (MA). Такое соединение используется для организации операций чтения памяти или записи в память.

Режим вмешательства (чтение): (b)

Читающий узел коммутируется с другим узлом (вмешивающимся узлом) и шиной данных MA. Этот режим используется тогда, когда при выполнении операции чтения строки от механизма наблюдения за когерентным состоянием памяти поступает ответ, что данная строка находится в кэш-памяти другого узла и модифицирована. В этом случае данные, извлекаемые из строки кэша владельца, подаются читающему узлу и одновременно записываются в MA. Если читающий и вмешивающийся ЦП находятся внутри одного и того же узла, то данные заворачиваются назад на уровне узла и одновременно записываются в память.

Режим вмешательства (чтение с намерением модификации - RWITM):(c)

Процессорный узел или узел в/в (читающий узел) коммутируется с другим процессорным узлом или узлом в/в. Этот режим используется тогда, когда при выполнении операция RWITM от механизма наблюдения поступает ответ, что данная строка находится в кэш-памяти другого узла и модифицирована. В этом случае данные, извлекаемые из строки кэша владельца, подаются только читающему узлу и не записываются в память.

Режим программируемого ввода/вывода (PIO): (d)

Процессорный узел коммутируется с узлом в/в. Это случай операций PIO, при котором данные обмениваются только между процессором и узлом в/в.

Режим в/в с отображением в памяти (memory mapped):

Главный узел коммутируется с узлами в/в (подчиненными узлами), вовлеченными в транзакцию. Это случай операций с памятью.
